FA48減速機詳細信息

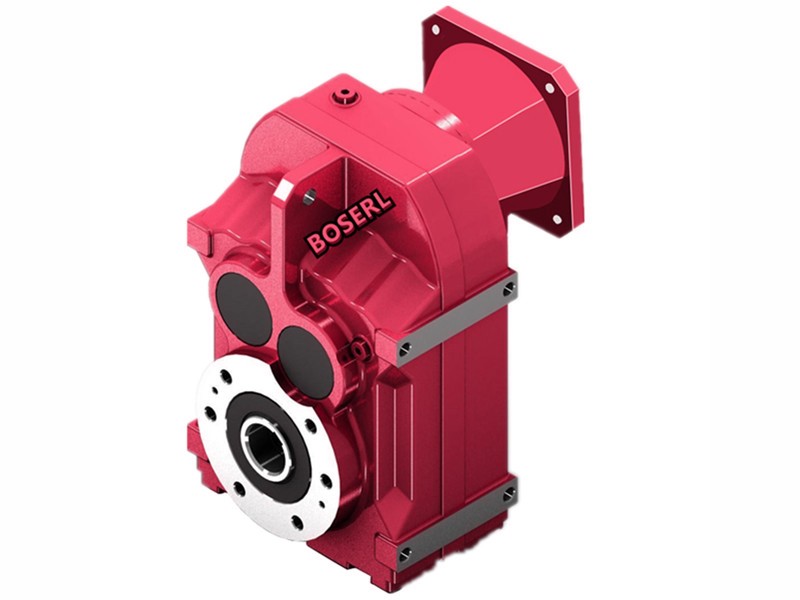

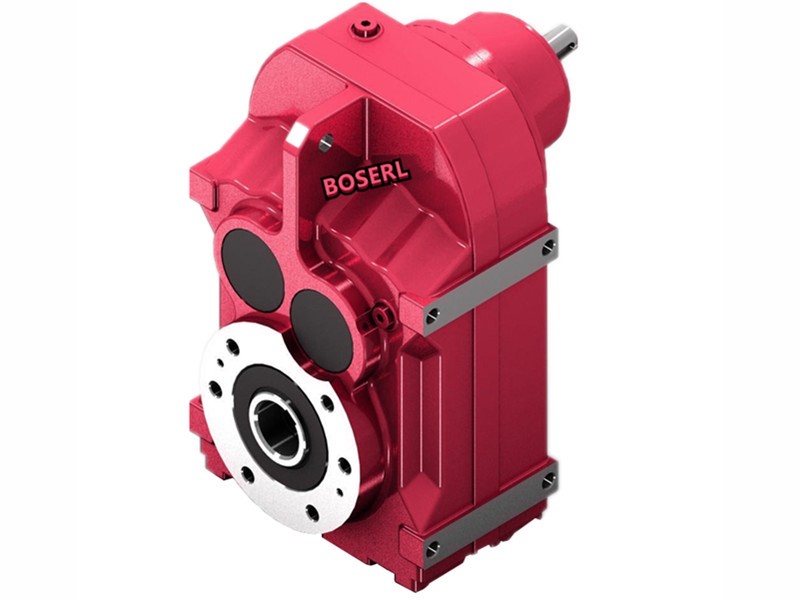

FA48減速機
FA48減速機選型計算：齒輪減速馬達
滑軌輸送機參數：拉動3700Kg，齒輪直徑φ67mm，行駛速度0.77m/s
運輸速度0.77m×60s=46.2m每分鐘
3.14(圓周率)×0.067m(齒輪直徑67mm)=0.21038m
46.2m÷0.21038m=219.6r/min輸出轉數
輸送物流3700Kg換算成N=36260n
36260n×0.0335齒輪半徑×0.06摩擦系數=73×2=146N.m輸出扭矩
1400電機輸入轉速÷219.6r/min=6.38減速比
146N.m輸出扭矩÷6.38減速比=22.85N.m電機扭矩
22.8N.m電機扭矩?fù)Q算成電機功率=3.63KW左右
對應的FA48減速機選型參數：
型號：FA48-BVP3KW
減速比：8.96
輸出轉數：162轉
輸出扭矩：176N.m
安全系數：1.85
FA48減速機平面圖紙：輸出軸Φ20+鍵2.5（可定做），高134*寬135*長174（帶輸出軸）分體減速機電機
FA48斜齒輪平行軸減速機型號：
FA48系列減速機參數大全：平行軸斜齒輪減速機
減速機配0.12KW電機參數
| 型號 | 速比 | 功率 | 重量 | 沖擊力 |
| F47Y0.12KW | 190.76 | 0.12KW | 23.5Kg | 7970N |
| F47Y0.12KW | 175.38 | 0.12KW | 23.5Kg | 8020N |
| F47Y0.12KW | 150.06 | 0.12KW | 23.5Kg | 8100N |
| F47Y0.12KW | 130.07 | 0.12KW | 23.5Kg | 8150N |
減速機配0.18KW電機參數
| 型號 | 速比 | 功率 | 重量 | 沖擊力 |
| F47Y0.18KW | 190.76 | 0.18KW | 24Kg | 6240N |
| F47Y0.18KW | 175.38 | 0.18KW | 24Kg | 6600N |
| F47Y0.18KW | 150.06 | 0.18KW | 24Kg | 7090N |
| F47Y0.18KW | 130.07 | 0.18KW | 24Kg | 7410N |
| F47Y0.18KW | 121.57 | 0.18KW | 24Kg | 7530N |
| F47Y0.18KW | 190.76 | 0.18KW | 24Kg | 7470N |
| F47Y0.18KW | 175.38 | 0.18KW | 24Kg | 7600N |
| F47Y0.18KW | 150.06 | 0.18KW | 24Kg | 7800N |
| F47Y0.18KW | 130.07 | 0.18KW | 24Kg | 7920N |
| F47Y0.18KW | 121.57 | 0.18KW | 24Kg | 7970N |
減速機配0.25KW電機參數
| 型號 | 速比 | 功率 | 重量 | 沖擊力 |
| F47Y0.25KW | 190.76 | 0.25KW | 28Kg | 6550N |
| F47Y0.25KW | 175.38 | 0.25KW | 28Kg | 6850N |
| F47Y0.25KW | 150.06 | 0.25KW | 28Kg | 7270N |
| F47Y0.25KW | 130.07 | 0.25KW | 28Kg | 7540N |
| F47Y0.25KW | 121.57 | 0.25KW | 28Kg | 7640N |
| F47Y0.25KW | 105.09 | 0.25KW | 28Kg | 7810N |
| F47Y0.25KW | 89.29 | 0.25KW | 28Kg | 7950N |
減速機配0.37KW電機參數
| 型號 | 速比 | 功率 | 重量 | 沖擊力 |
| F47Y0.37KW | 150.06 | 0.37KW | 28.5Kg | 6140N |
| F47Y0.37KW | 130.07 | 0.37KW | 28.5Kg | 6740N |
| F47Y0.37KW | 105.09 | 0.37KW | 28.5Kg | 7320N |
| F47Y0.37KW | 89.29 | 0.37KW | 28.5Kg | 7600N |
| F47Y0.37KW | 79.72 | 0.37KW | 28.5Kg | 7750N |
| F47Y0.37KW | 68.09 | 0.37KW | 28.5Kg | 7900N |
| F47Y0.37KW | 65.36 | 0.37KW | 28.5Kg | 7930N |
減速機配0.55KW電機參數
| 型號 | 速比 | 功率 | 重量 | 沖擊力 |
| F47Y0.55KW | 105.09 | 0.55KW | 33Kg | 5920N |
| F47Y0.55KW | 89.29 | 0.55KW | 33Kg | 6670N |
| F47Y0.55KW | 79.72 | 0.55KW | 33Kg | 7030N |
| F47Y0.55KW | 68.09 | 0.55KW | 33Kg | 7390N |
| F47Y0.55KW | 65.36 | 0.55KW | 33Kg | 7470N |
| F47Y0.55KW | 56.49 | 0.55KW | 33Kg | 7690N |
| F47Y0.55KW | 48.00 | 0.55KW | 33Kg | 7860N |
| F47Y0.55KW | 42.86 | 0.55KW | 33Kg | 7950N |
減速機配0.75KW電機參數
| 型號 | 速比 | 功率 | 重量 | 沖擊力 |
| F47Y0.75KW | 79.72 | 0.75KW | 34Kg | 5950N |
| F47Y0.75KW | 68.09 | 0.75KW | 34Kg | 6670N |
| F47Y0.75KW | 65.36 | 0.75KW | 34Kg | 6810N |
| F47Y0.75KW | 56.49 | 0.75KW | 34Kg | 7220N |
| F47Y0.75KW | 48.00 | 0.75KW | 34Kg | 7530N |
| F47Y0.75KW | 42.86 | 0.75KW | 34Kg | 7690N |
| F47Y0.75KW | 36.61 | 0.75KW | 34Kg | 7860N |
| F47Y0.75KW | 34.29 | 0.75KW | 34Kg | 7780N |
| F47Y0.75KW | 28.88 | 0.75KW | 34Kg | 7460N |
減速機配1.1KW電機參數
| 型號 | 速比 | 功率 | 重量 | 沖擊力 |
| F47Y1.1KW | 56.49 | 1.1KW | 38Kg | 4570N |
| F47Y1.1KW | 48.00 | 1.1KW | 38Kg | 6500N |
| F47Y1.1KW | 42.86 | 1.1KW | 38Kg | 6900N |
| F47Y1.1KW | 36.61 | 1.1KW | 38Kg | 7300N |
| F47Y1.1KW | 34.29 | 1.1KW | 38Kg | 7240N |
| F47Y1.1KW | 28.88 | 1.1KW | 38Kg | 7020N |
| F47Y1.1KW | 30.86 | 1.1KW | 38Kg | 7110N |
| F47Y1.1KW | 29.32 | 1.1KW | 38Kg | 7040N |
| F47Y1.1KW | 25.72 | 1.1KW | 38Kg | 6860N |
| F47Y1.1KW | 21.82 | 1.1KW | 38Kg | 6620N |
減速機配1.5KW電機參數
| 型號 | 速比 | 功率 | 重量 | 沖擊力 |
| F47Y1.5KW | 36.61 | 1.5KW | 41Kg | 6360N |
| F47Y1.5KW | 34.29 | 1.5KW | 41Kg | 6610N |
| F47Y1.5KW | 28.88 | 1.5KW | 41Kg | 6480N |
| F47Y1.5KW | 30.86 | 1.5KW | 41Kg | 6540N |
| F47Y1.5KW | 29.32 | 1.5KW | 41Kg | 6500N |
| F47Y1.5KW | 25.72 | 1.5KW | 41Kg | 6380N |
| F47Y1.5KW | 21.82 | 1.5KW | 41Kg | 6210N |
| F47Y1.5KW | 19.70 | 1.5KW | 41Kg | 6100N |
| F47Y1.5KW | 17.33 | 1.5KW | 41Kg | 5950N |
| F47Y1.5KW | 16.36 | 1.5KW | 41Kg | 5880N |
| F47Y1.5KW | 13.93 | 1.5KW | 41Kg | 5680N |
減速機配2.2KW電機參數
| 型號 | 速比 | 功率 | 重量 | 沖擊力 |
| F47Y2.2KW | 25.72 | 2.2KW | 50Kg | 5560N |
| F47Y2.2KW | 21.82 | 2.2KW | 50Kg | 5520N |
| F47Y2.2KW | 19.70 | 2.2KW | 50Kg | 5470N |
| F47Y2.2KW | 17.33 | 2.2KW | 50Kg | 5400N |
| F47Y2.2KW | 16.36 | 2.2KW | 50Kg | 5360N |
| F47Y2.2KW | 13.93 | 2.2KW | 50Kg | 5240N |
| F47Y2.2KW | 12.66 | 2.2KW | 50Kg | 5160N |
| F47Y2.2KW | 10.97 | 2.2KW | 50Kg | 5030N |
| F47Y2.2KW | 8.96 | 2.2KW | 50Kg | 4730N |
減速機配3KW電機參數
| 型號 | 速比 | 功率 | 重量 | 沖擊力 |
| F47Y3KW | 19.70 | 3KW | 53Kg | 4760N |
| F47Y3KW | 17.33 | 3KW | 53Kg | 4760N |
| F47Y3KW | 16.36 | 3KW | 53Kg | 4760N |
| F47Y3KW | 13.93 | 3KW | 53Kg | 4720N |
| F47Y3KW | 12.66 | 3KW | 53Kg | 4690N |
| F47Y3KW | 10.97 | 3KW | 53Kg | 4620N |
| F47Y3KW | 8.96 | 3KW | 53Kg | 4350N |
FA48減速機生產工廠展示：看廠請聯系微信13827261050，獲取位置，需提前一天預約
推薦類似型號：F48減速機
關鍵詞:GFA系列減速器配馬達一體式_分體電機減速機_分體減速機_分體減速機電機_分體電機_FA系列減速機_FA型減速機_GFA系列減速機_FA系列減速器_FA系列減速機生產廠家
FA系列齒輪減速馬達型號：FA28減速機,FA38減速機,FA48減速機,FA68減速機,FA78減速機,FA88減速機,FA98減速機,FA108減速機,FA128減速機,FA158減速機
FA系列電動機減速機可配變頻電機，剎車電機，防爆電機，伺服電機，交流電機，直流電機，三相電機，單相電機 0.12KW-132KW之間
如需工程師幫選型，請加微信13827261050，留言告知工程師參數要求
標簽: FA48減速機 FA47斜齒輪平行軸減速機 FA47系列減速機 FA47減速機傳動比 FA47減速機選型參數 FA47減速機CAD三維圖
